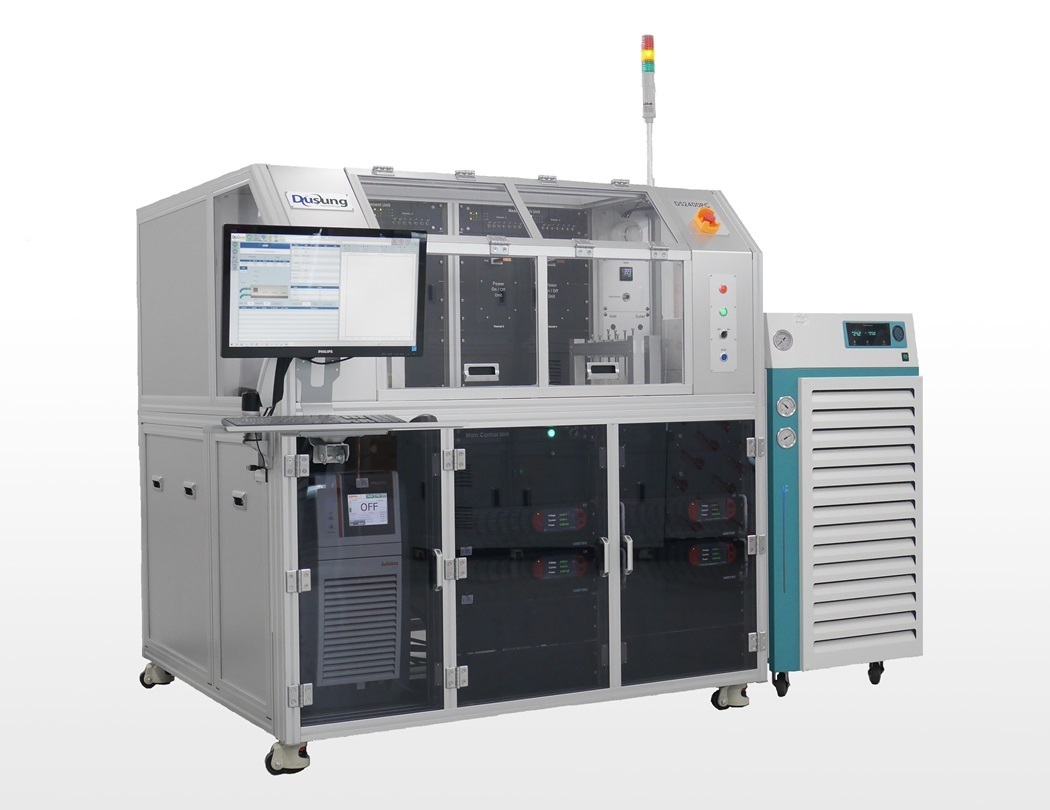

DS-PC  (구 DS2400PC)

1) Overview

Test Type: Power Cycle Test

DUT Capacity: Max 16 Positions (4 Pos/Channel)

Heating Current: 0 ~ 600 A/Channel (Max 4Ch, Total 2400 A)

Tj Sampling Rate: Max 2 Msps

Measurement Range:

Vds: -12 V ~ +12 V

Vgs: -10 V ~ +20 V

Current: -200 mA ~ +200 mA

Gate Drive Voltage: -10 V ~ +20 V

Features: K-factor Calibration, Rth Measurement

2) Application

DS-PC 장비는 Power Cycle 시험 전용 시스템으로, MOSFET, IGBT 등 전력반도체의 열적 내구성과 전기적 특성 평가에 활용됩니다. DUT에 가열 전류를 인가하고 고온/상온 사이의 온도 사이클을 반복하여 소자의 내열성 및 수명을 검증합니다.

3) Description

시험 조건(가열 전류, 시간, 측정 주기 등)은 PC 소프트웨어로 설정하며, 시험 중 Tj, Vds, Vgs 등의 전기적/열적 파라미터를 고속 샘플링(최대 2Msps)으로 측정합니다. 시험 전후 또는 도중에 Rth 및 구조함수(Structure Function)를 추출할 수 있어 DUT의 열저항 변화 및 열화 상태 분석이 가능합니다.
